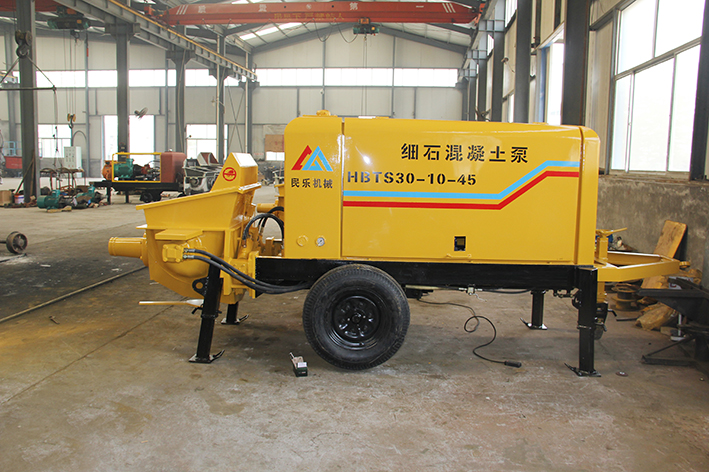

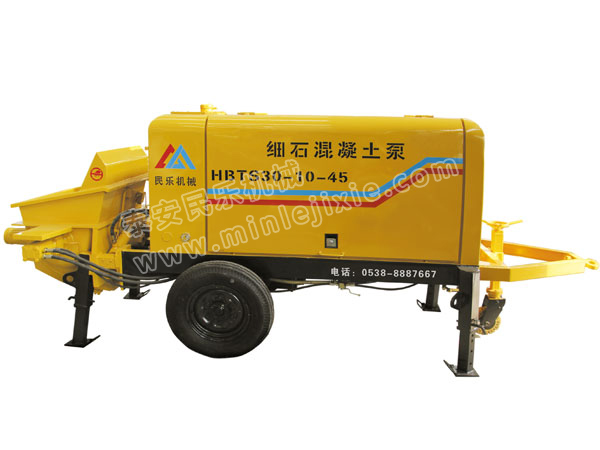

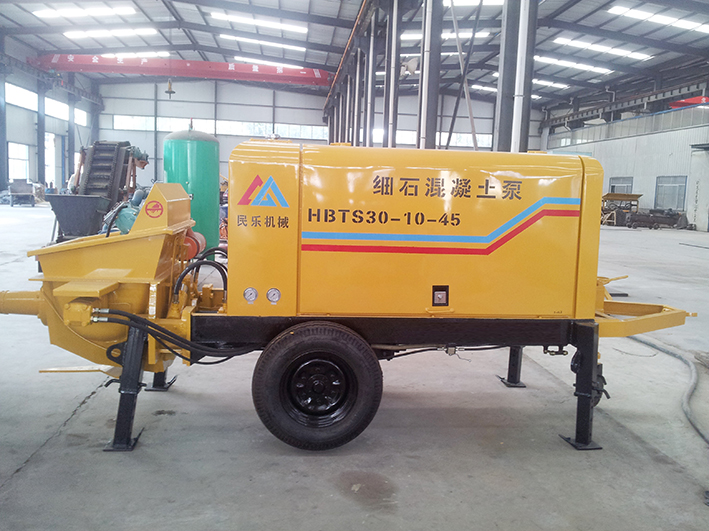

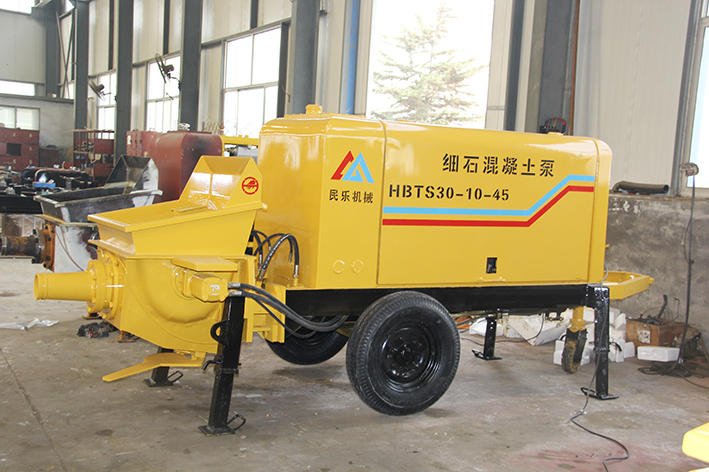

HBTS30-10-45細石砂漿混凝土泵
雙聯泵組
系統采用單泵順序回路，推送系統和分配系統依次順序動作。科學的設計，保證系統的低耗。
吸、回油過濾器
采用吸、回油過濾，杜絕了雜質進入，保證液壓系統可靠的運行。
獨立強制風冷散熱系統
油路系統采用強制風冷散熱，能更好的適應現場環境，保證液壓系統油溫處于正常工作范圍。
電器控制箱
采用Y-軟啟動方式，避免了開機時對電網的沖擊，采用可編程序控制，使電路簡化，性能可靠，有電壓工作燈，便于夜間施工及檢修。
遙控器
配備有線遙控，操作更加方便。
料斗
優化設計的料斗，保證了良好的吸料性。
大扭矩液壓電機
大扭矩液壓電機、支承、密封隔開式安裝，拆裝方便，壽命更長。
S管擺閥
整體采用高性能鑄鋼，磨損面采用高耐磨材料堆焊，安裝采用支承與密封隔離機構，提高了使用壽命。
主要技術參數：
|
項 目
|
單 位
|
HBTS30-10-45
|
|
理論混凝土輸出量
|
m3/h
|
30
|
|
大理論泵送壓力
|
MPa
|
10
|
|
分配閥形式
|
|
S管擺閥
|
|
輸送管內徑
|
mm
|
￠100A/800A
|
|
大理論輸送距離水平/垂直
|
m
|
500/150
|
|
混凝土缸徑×行程
|
mm
|
￠160×1000
|
|
料斗容積/上料高度
|
m3/mm
|
0.4/1100
|
|
大骨料尺寸
|
mm
|
30
|
|
砼塌落度范圍
|
mm
|
120-230
|
|
主電機功率
|
kw
|
45
|
|
額定轉速
|
r/min
|
1480
|
|
電壓/頻率
|
V/Hz
|
380/50
|
|
油箱容積
|
L
|
200
|
|
清洗方式
|
|
高壓水洗
|
|
外形尺寸(長×寬×高)
|
mm
|
4500*1500*1800
|
|
質量(含油)
|
kg
|
3000
|
